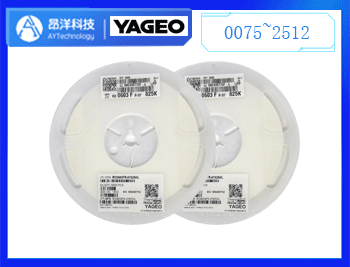

YAGEO 全力于供应通用的普通贴片陶瓷电容 ，用来适应电路板及周边应用的所有要求。安装方便没有正负极性，稳定高可靠性好，经过IEC60068标准认证。鉴于环保的责任，国巨的MLCC通过美国的工业协会（RoHS）检测和无卤素要求。
特征：
二级
工作温度高达 105°C
无极性高可靠性
符合 RoHS 标准且不含卤素
应用领域
伺服电机器控制
PLC 智能控制器
电气自动化设备
各种安全设备
电力智能电表
白色智能家居
远程电源管理
逆变器
电源供应
蜂窝基站
智能/功能手机
蜂窝模块
CC XXXX X X X6S X BB XXX
(1) (2) (3) (4) (5)
(1)尺寸：0603 (1608)。
(2)精度：K = ± 10%； M = ±20%。
(3)包装风格：R=纸类（包装）/聚乙烯胶带轮盘，卷轴7英寸大小。K=胶带卷盘，卷轴7英寸大小。P=纸（包装）/聚乙烯胶带卷盘，卷轴13英寸大小；F=胶带卷盘；卷轴13英寸大小。C=散装箱。
(4)额定电压：4=4伏；5=6.3伏；6=10伏；7=16伏；8=25伏；9=50伏
(5)电容值：前面2位有效数字和第三位的数值（设为”n”）是10的n次幂。示例：103=10X103=10000pF=10nF，字母R表示小数点。
国巨电容尺寸大小
| 风格 | L1（mm） | W(mm) | T（MM） | L2/L3（mm） | L4（mm） | 示意图 | |
| Min | Max | Min | |||||
| 0603 | 0.6±0.10 | 0.8±0.10 | 0.8±0.10 | 0.20 | 0.60 | 0.40 | |
| 1.6±0.15 | 0.8±0.15 | 0.8±0.15 | |||||
| 1.6±0.20 | 0.8±0.20 | 0.8±0.20 | |||||
| CAP | 0603 | |||||
| 4V | 6.3V | 10V | 16V | 25V | 50V | |
| 100nF | ||||||
| 220nF | ||||||
| 470nF | ||||||
| 1uF | 0.8±0.1 | 0.8±0.1 | 0.8±0.1 | 0.8±0.1 | 0.8±0.1 | |
| 22uF | 0.8±0.1 | 0.8±0.1 | 0.8±0.1 | 0.8±0.2 | ||
| 4.7uF | 0.8±0.2 | 0.8±0.2 | ||||
| 10uF | 0.8±0.2 | 0.8±0.2 | ||||
| 22uF | 0.8±0.2 | 0.8±0.2 | ||||
| 47uF |
| 尺寸代码 | 厚度类型 | 卷盘宽度 | Ø 180 MM / 7 INCH | Ø 330 MM / 13 INCH | 每卷数量 | ||
| 纸 | 胶卷盘 | 纸 | 胶卷盘 | ||||
| 0603 | 0.8±0.1 | 8mm | 4000 | --- | 15000 | --- | 15000 |
| 焊接方法 | 尺寸 |
| 0603 | |
| 回流焊接 | ≥1.0μF |
| 回流/波动 | ＜1.0μF |
以上是国巨CC X6S 0603 贴片电容的常用参数表。
